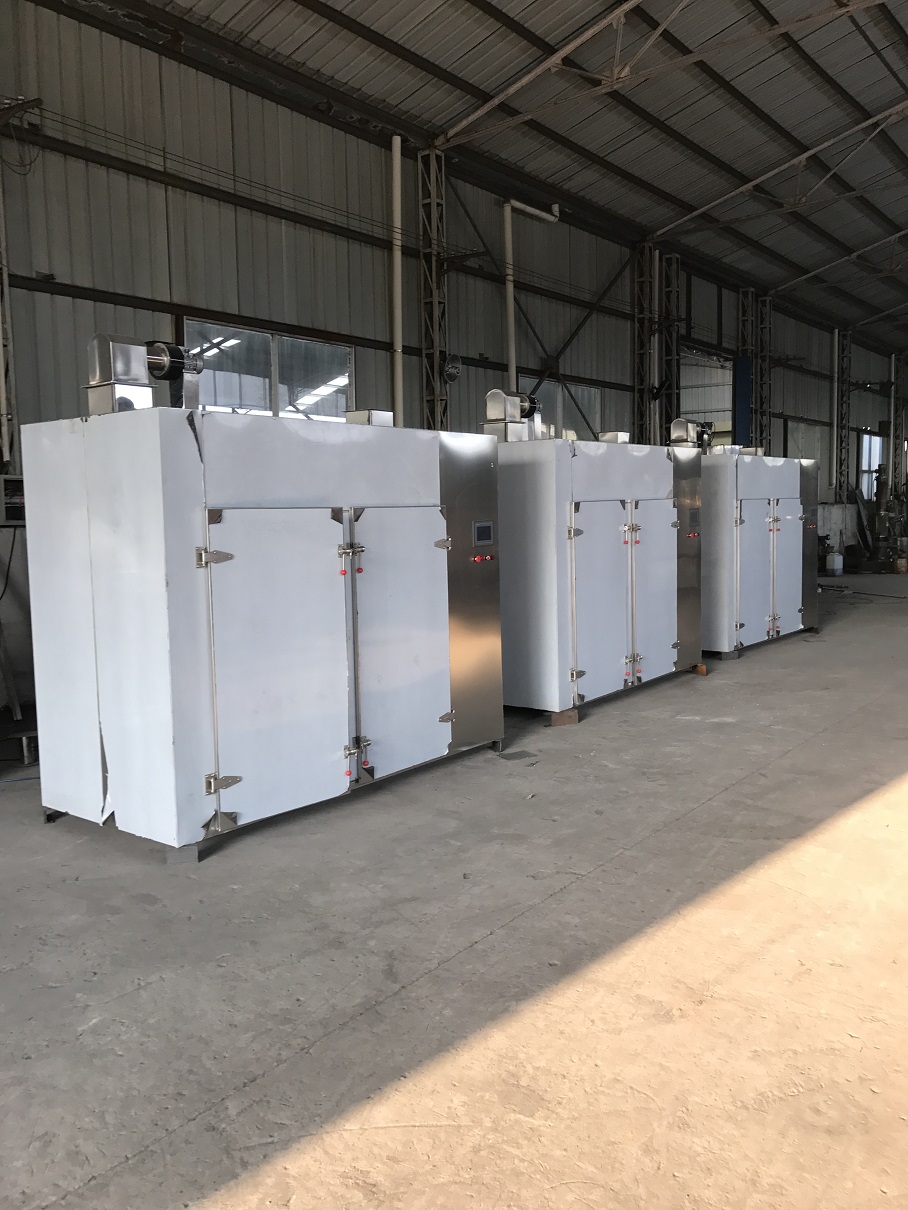

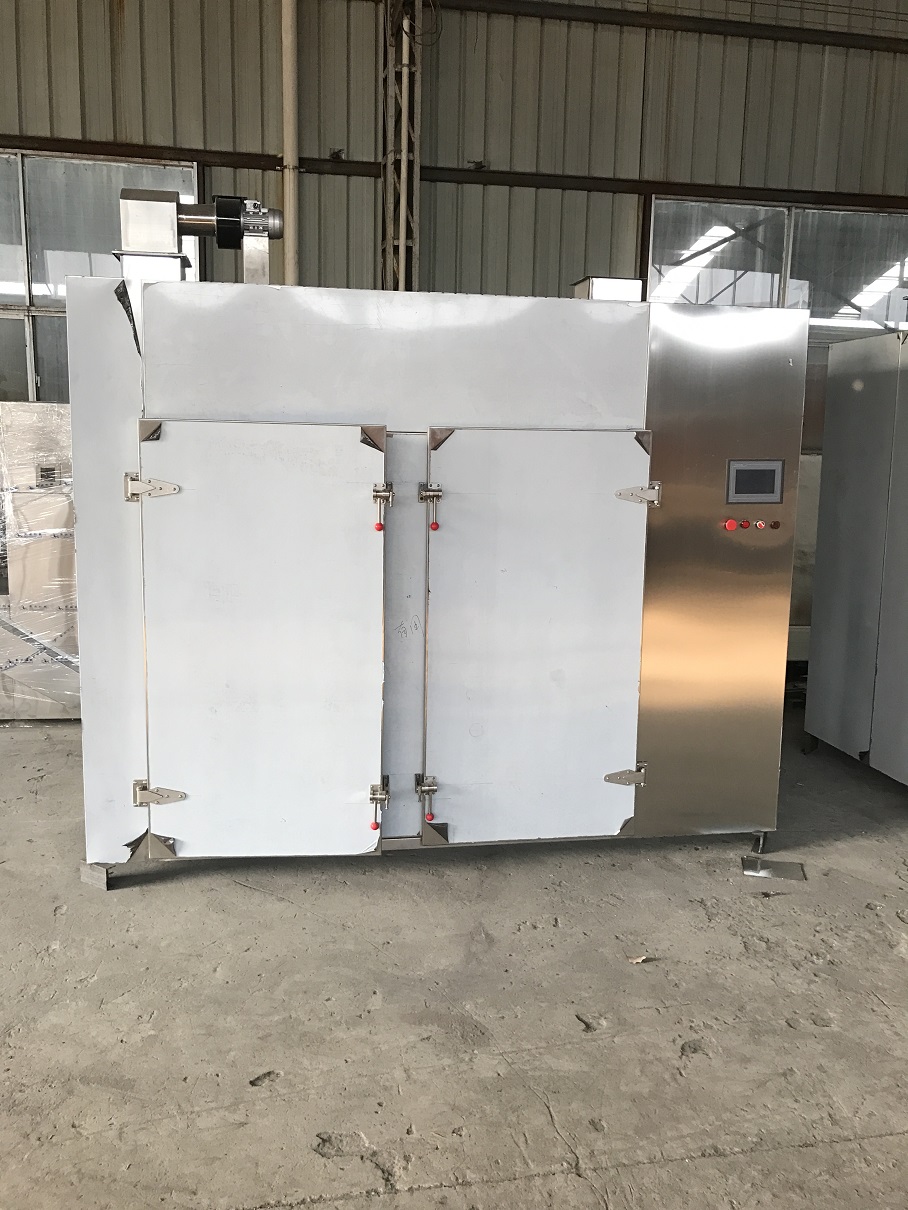

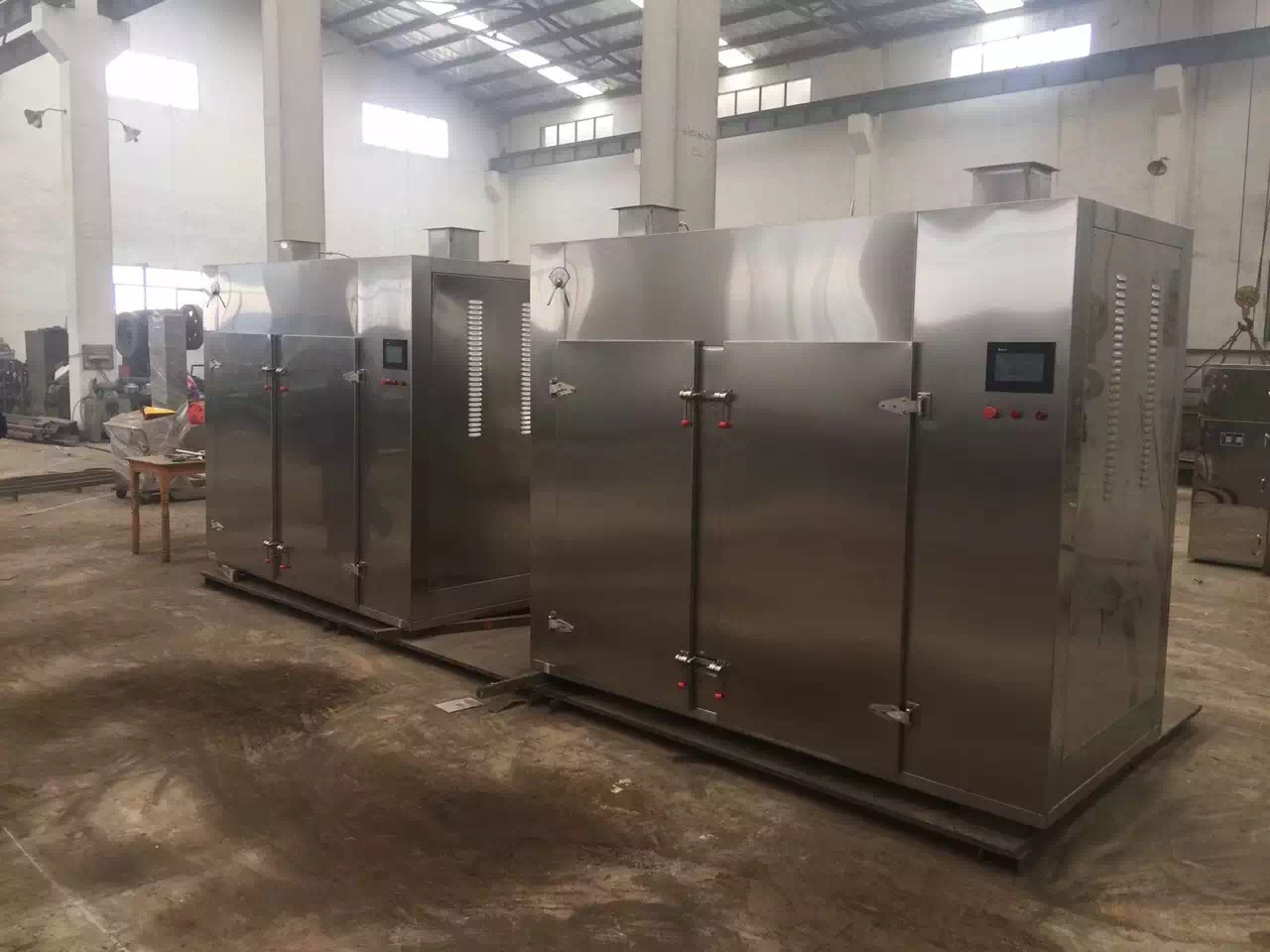

CT-C-Ⅰ型兩門兩車熱風循環烘箱

訂購熱線:13770709858
聯系人:朱先生
電話:025-85718210
手機:13770709858
傳真:025-85718167

詳情內容/ Content details



















電加熱型熱風循環烘箱簡介及配置

  一、工作原理:

  熱風循環烘箱一般有電加熱方式,水加熱方式,導熱油加熱方式,蒸汽加熱方式等組成,有循環風機的烘箱都可稱為熱風循環烘箱,因?yàn)椴还芎嫦涫裁唇Y(jié)構,風向水平還是垂直,歸根到底都是熱風在里面循環,所以都可通稱為熱風循環烘箱,如電熱鼓風烘箱,對開門高溫滅菌烘箱等。但是一般行業中所稱熱風循環烘箱大多數還是加熱、循環等,比如有了高溫滅菌的要求,風機改成風冷規范化的循環風機,前后開門,風道也作出了改變,就變成對開門高溫滅菌烘箱,熱風循環分為五種標準型號。分別是單門單車,兩門兩車,兩門四車,三門六車,四門八車。

  一、原理:

  南京東隆熱風循環烘箱空氣循環系統采用風機循環送風方式,風循環均勻/高效。風源由循環送風電機帶動風輪經由加熱器,而將熱風送出,再經由風道至烘箱內室,再將使用后的空氣吸入風道成為風源再度循環,加熱使用,自動調節溫度/自動排濕功能。確保室內溫度均勻性,設有溫度過高報警系統,自動記錄和打印系統,風的溫度均有±3度,確保PLC全程自動控制準確。

  二、結構:

  a、熱風循環烘箱內部由角鋼、304不銹鋼2mm外304不銹鋼1.5mm構成。

  b、保溫層則由耐高溫高密度硅酸鋁棉填充,高密度硅酸鋁棉保證了烘箱的保溫性,也確保了使用者的安全性。

  c、熱風循環烘箱加熱器安裝位置可是底部、頂部、左側、右側。

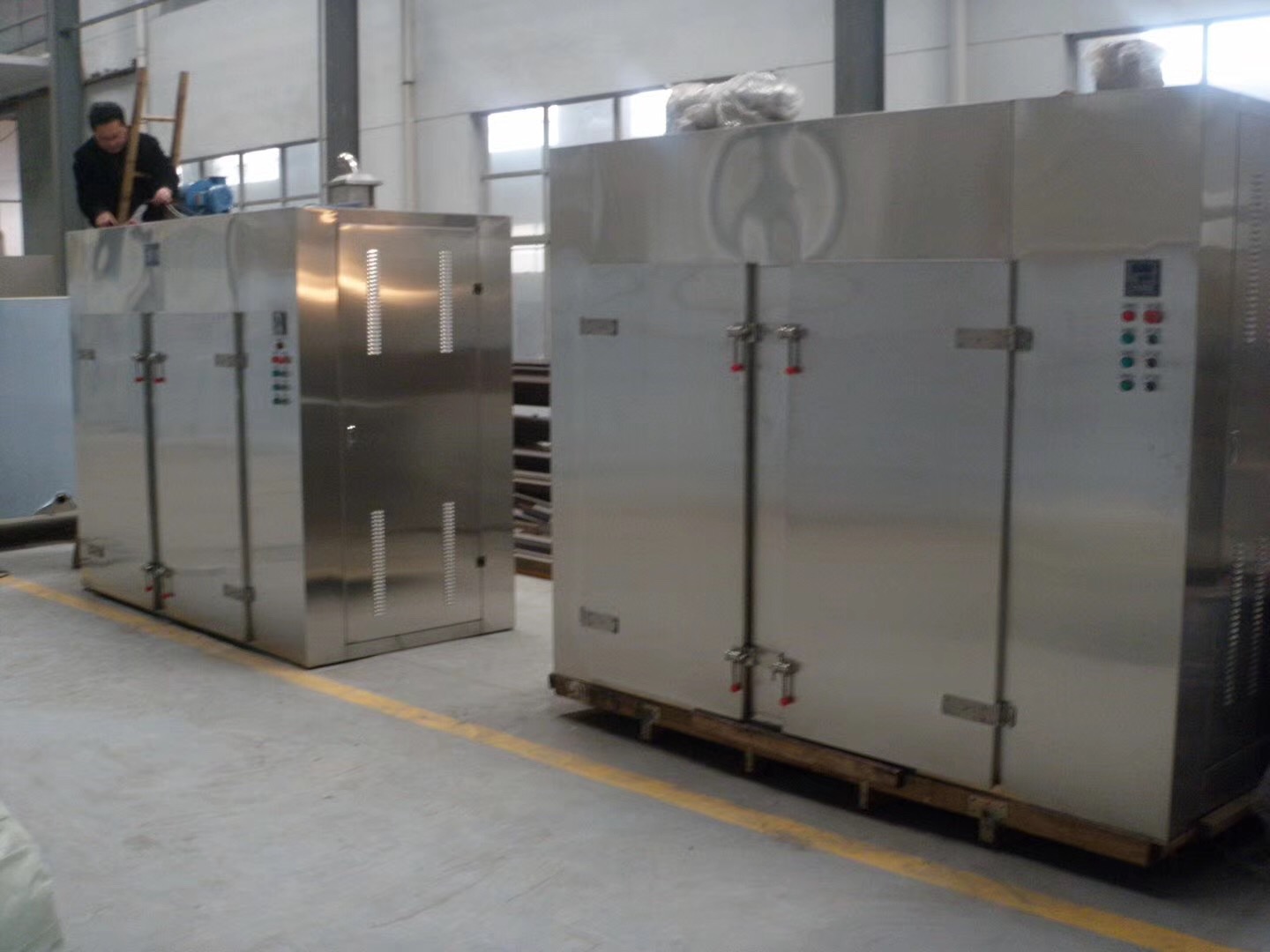

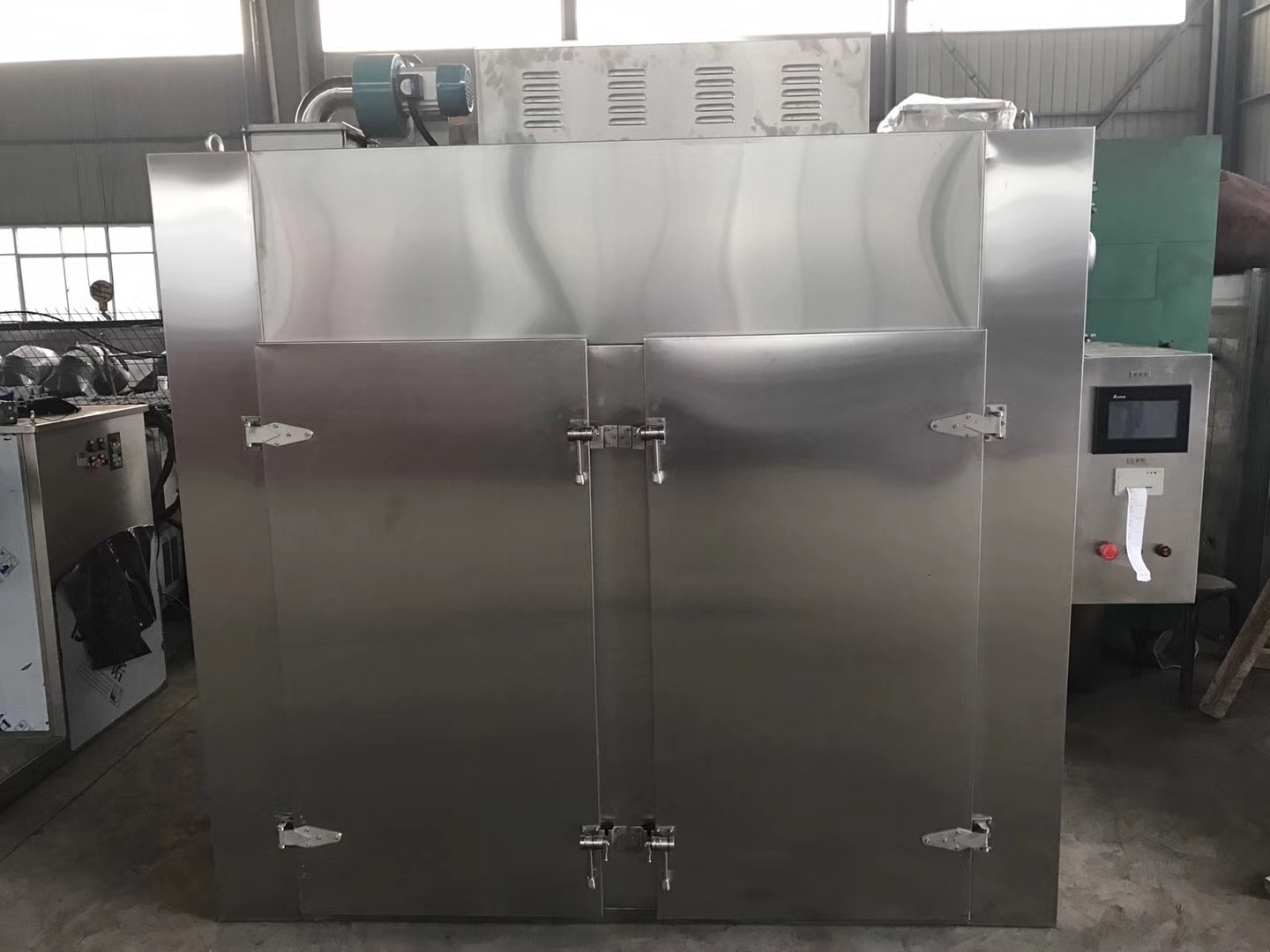

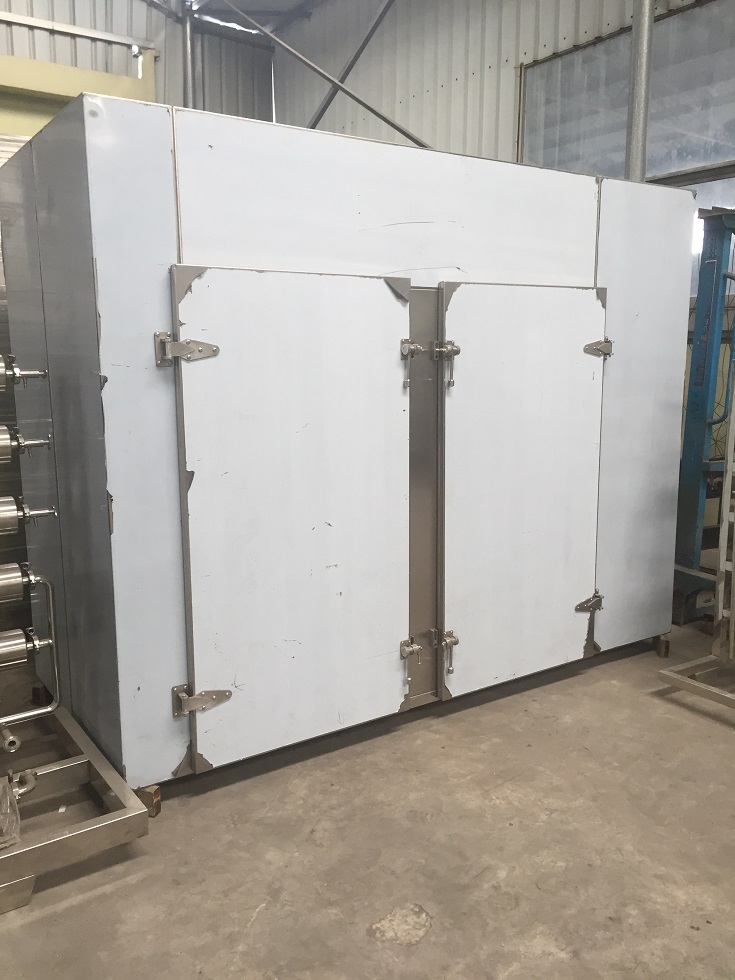

  d、兩門兩車熱風循環烘箱,正面為兩門,側面為一門,烘箱后部留有測試口,烘箱上部進出風口設有耐高溫高效,出風口設有自動排濕電機等。

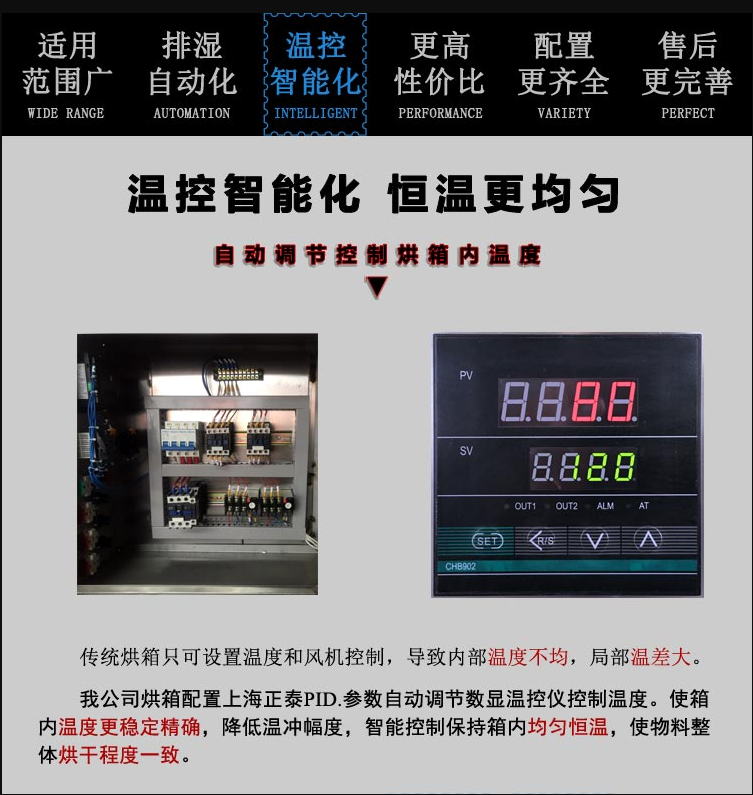

  e、電器采用施耐德控制構成,溫度由溫控表控制。


三、特點:

a、熱風在烘箱內循環,熱效率高,節約能源。

b、利用強制通風作用,烘箱內設有風道,物料干燥均勻。

c、烘箱運轉平穩,自動控溫報警提醒,安裝維修方便。

d、烘箱調風板采用雙層鏡面板長腰孔設計(調節風均勻度),操作方便,側面的門是為了工人打掃衛生及維修之用。

e、烘箱設有測試口,設備出廠前已做16點測試。

U、烘箱側面內部裝有溫度測試傳感器,控制內部溫度自動調節溫度之用。

加熱系統:

加熱系統分為電加熱、蒸汽加熱、導熱油加熱、熱水加熱等,電加熱是不銹鋼管制作,蒸汽加熱為不銹鋼翹片式散熱器,導熱油加熱為不銹鋼導熱油箱、散熱器、耐高溫油泵式,熱水加熱為不銹鋼散熱器、水箱、耐高溫進口變頻水泵式。

a、 使用溫度:水加熱:50-90℃,最高100℃。電、遠紅外加熱溫度50-350℃。

b、 使用溫度大于150℃或小于30℃,要在訂貨時注明。

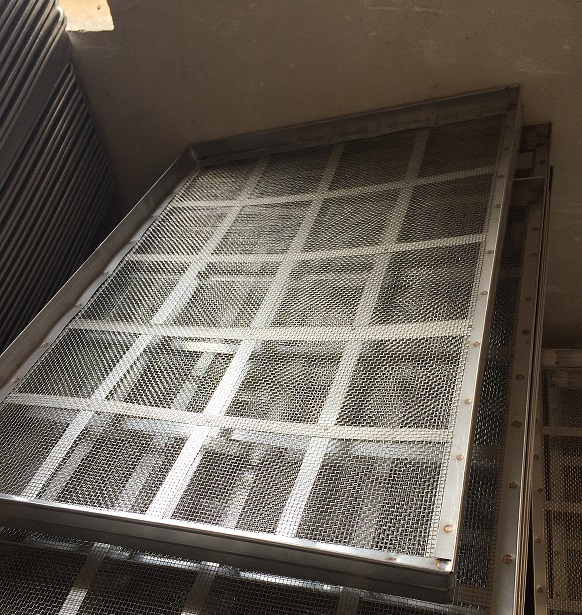

c、 本廠出廠烘車,每臺烘車配24只烘盤,烘盤尺寸統一,可以互換。

D、 烘盤尺寸:460×640×45mm



設備名稱:電加熱CT-C-Ⅰ型熱風循環烘箱

二、設備數量:共計1臺

三、技術參數

1、有效容積:寬1720*深1000*高1500mm



2、外形尺寸:寬2320*深1250*高2250mm



3、每次干燥量:120kg

4、電加熱功率:15kw

5、有效容積:2.6m³

6、風量:4510m³/h

7、循環風機: 0.75kw*1臺

8、排濕風機:0.75kw

9、箱內溫度:±2℃

10、配套烘車:2臺

11、配套烘盤:640*460*45mm  (工具烘箱可選用隔板)

12、總重量:≈1080kg

四、設備技術要求及用料配置

1、    箱體設計為整臺設備,箱外采用304 2B板厚∮:1.5mm,表面處理為拉絲。箱內采用304 2B板厚∮:2mm,表面處理為鏡面板。箱內氬弧滿焊,圓弧角,全部拋光鏡面處理(水進行清洗時不可有水從烘箱底部溢出),箱體加強為Q235  5#角鋼保溫層厚度為80mm,用料玻璃纖維棉。

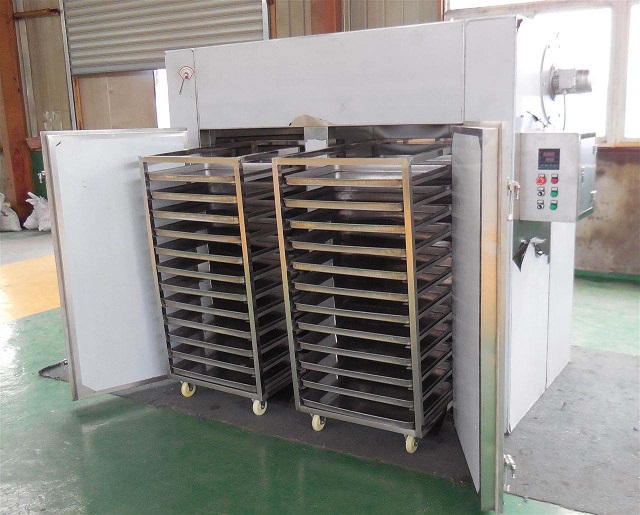

2、     每臺烘箱配套2臺車,烘車用料框架為304  30*30*1.5mm方管制作,托腳為304 2B∮:1.5mm配套尼龍輪Q100mm,其中萬向輪2只、定向輪2只、烘車架設計方便推拉。

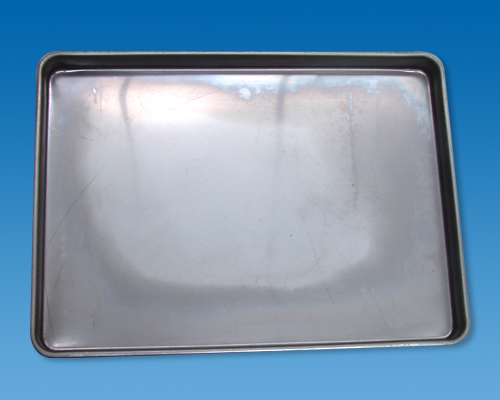

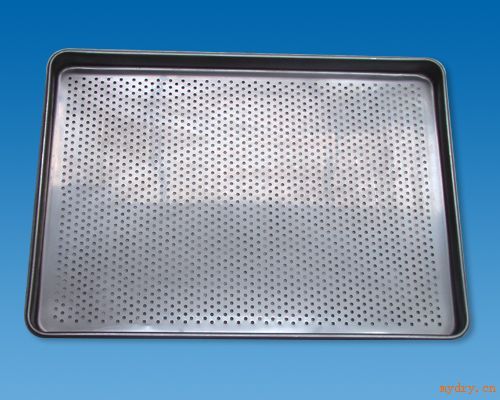

3、   烘盤采用一次沖壓折邊盤,材質304,厚度∮:0.6mm。規格460*640*45mm,數量每臺烘箱48只,表面鏡面處理。

4、     烘箱門制作為外304 2B拉絲板,內為304 2B鏡面板,密封條為硅膠材料,耐溫、耐乙醇、耐腐蝕,便于更換和清洗,鉸鏈采用304加厚型,壓緊采用304掛扣手壓緊(每扇門配2套)。

5、     循環風機采用軸流型,電機為0.75kw,每臺烘箱配套1臺。

6、     電加熱管采用材質304  U形,配用功率15KW,每臺烘箱配1套,配套電器控制系統一套,排濕風機系統分自動和手動兩種控制。

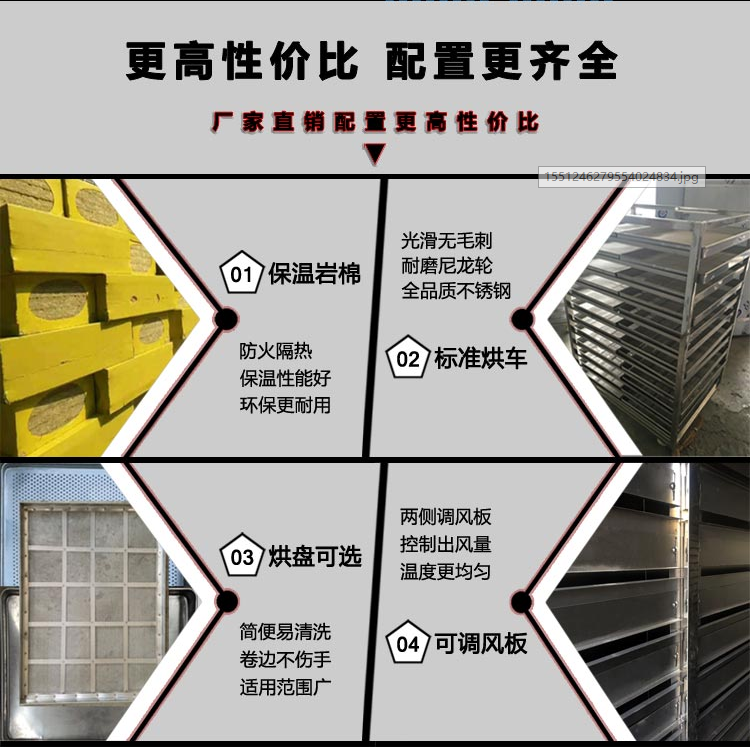

7、     烘箱內兩側導流板采用304 2B∮:1.5mm鏡面板制作,形式為外框架內板為沖15*45mm長孔,按規定要求分布,固定在框架中,內板外再加1套調節板,孔的位置與內板一樣在同一個點中,上下進行調節風量,調節板螺栓為手動形式,便于操作,焊道全部拋光處理。

8、     烘箱進風口設計在箱體頂部、靠循環風機一端,配套初效、中效、高效過濾器,規格400*200*150mm,并且配置1個壓差表。

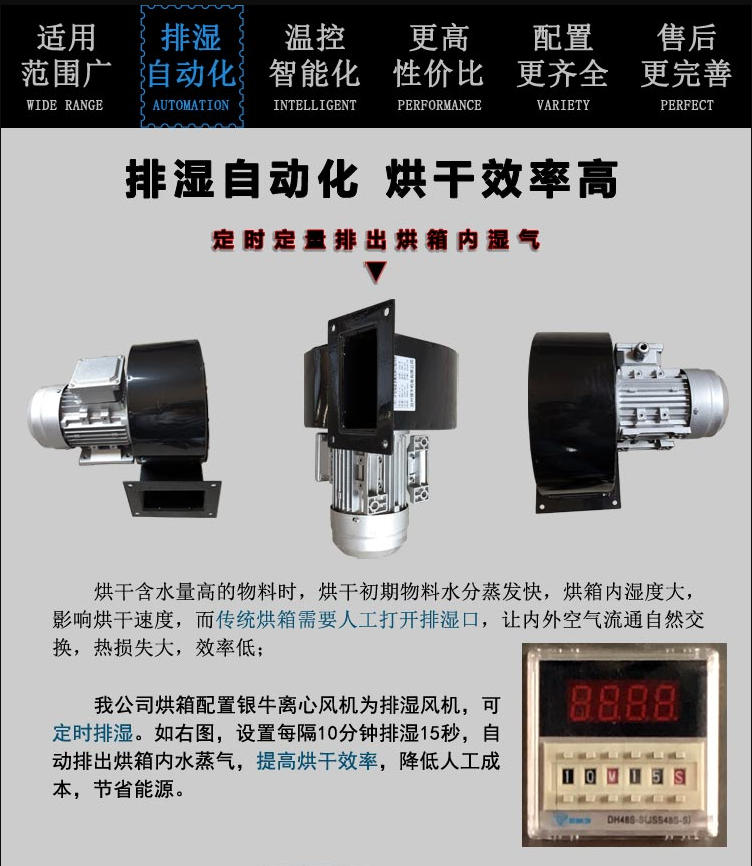

9、     烘箱排濕口設計在箱體頂部、進風口另一端,配套初效、中效耐溫過濾器,規格400*200*150mm,并設計配置排濕風機,型號DF-4-0.75kw排濕風機,分防爆電機,排濕口另外配套氣動止回閥,防止氣流倒回。過濾器安裝為平行移動進入風道內,便于維修和檢測,過濾器在風道為密封狀態下工作。

10、 烘箱內檢測,設備配置E+H防爆探頭,安裝在烘箱循環風機端側面的中部,并預留檢測口,探頭溫度控制精度要求在±0.5℃以內,探頭需易于拆裝、校正,烘箱內溫度空載時從室溫上升到設定溫度(最高140℃)時間應不大于40min??蛰d情況下均分布12個測量點,各點間溫差小于±3℃。

11、 電控柜,烘箱配套電控柜,防爆烘箱配防爆柜,外購防爆柜電控電氣元件為自行裝配。電氣電控元件為品牌產品。

12、 電氣要求,使用三相五線電源,220v-380v  50Hz,電器控制相對獨立,所有的線路應走接線槽,設備具有接地線,控制配線必須采用電壓≤36伏控制,電氣元件要有合格證。
